Hydraulische Antriebe

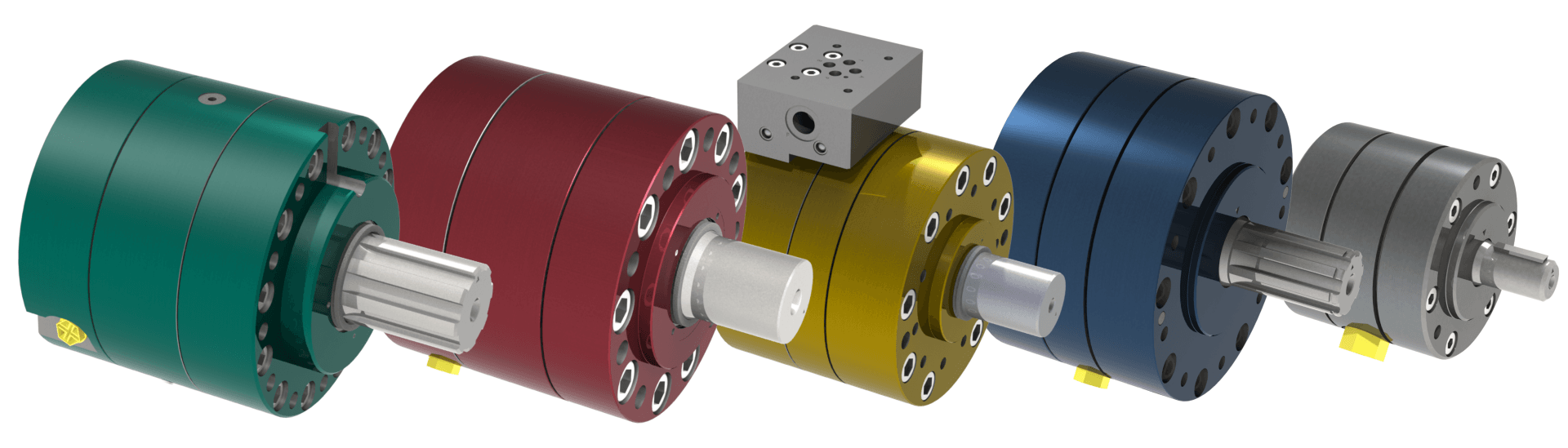

5 Baureihen von Rotationszylindern und Schwenkantrieben

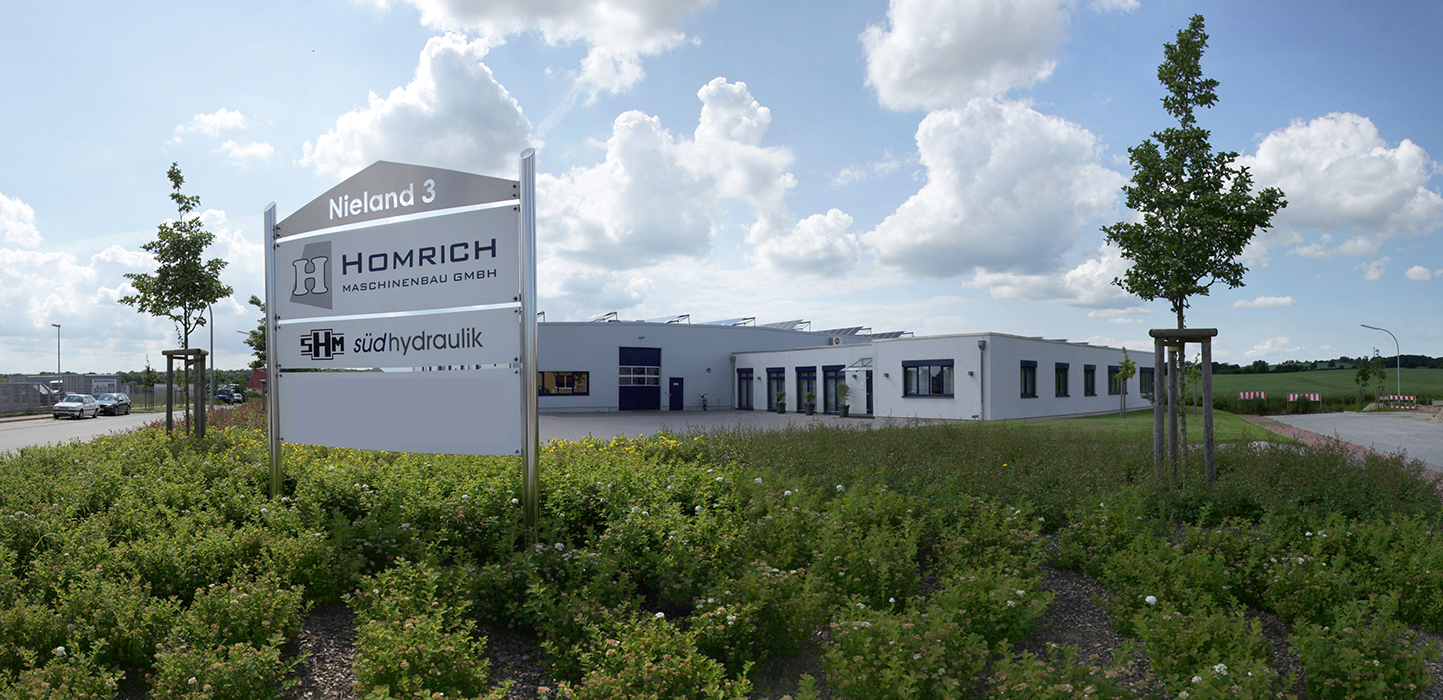

SHM Südhydraulik entwickelt und fertigt seit 1958 Hydraulikantriebe. Seit 1978 gehört SHM Südhydraulik zur Homrich Maschinenbau GmbH. Bei der Auswahl der passenden Lösung für Ihre Anwendung profitieren Sie von 65 Jahren Erfahrung und Know-How in Entwicklung, Konstruktion und Herstellung hydraulischer Drehantriebe, kompletter Dreh-Hubsysteme und Linearantriebe sowie deren Komponenten.

SHM Südhydraulik Schwenkantriebe von HOMRICH zeichnen sich aus durch:
• hohen Wirkungsgrad - die Kraft wird ohne mechanische Übersetzung in Drehmoment übertragen
• hohe Stellgenauigkeit (vergleichbar mit elektrischen Servomotoren)
• platzsparende Bauweise bei gleichzeitig hohem Drehmoment und Drehgeschwindigkeiten
• sehr geringen Verschleiß, da die beweglichen Teile auf ein Minimum reduziert sind
• extrem lange Lebensdauer und Wartungsintervalle dank robustem Design und hochwertigen Werkstoffen
• ex-geschützt, dank gekapselter Bauweise
• geringe Wärmeentwicklung durch kontinuierlichen Ölaustausch
• keine elektromagnetischen Felder - Antrieb  komplett ohne elektrische Leitungen oder Bauteile

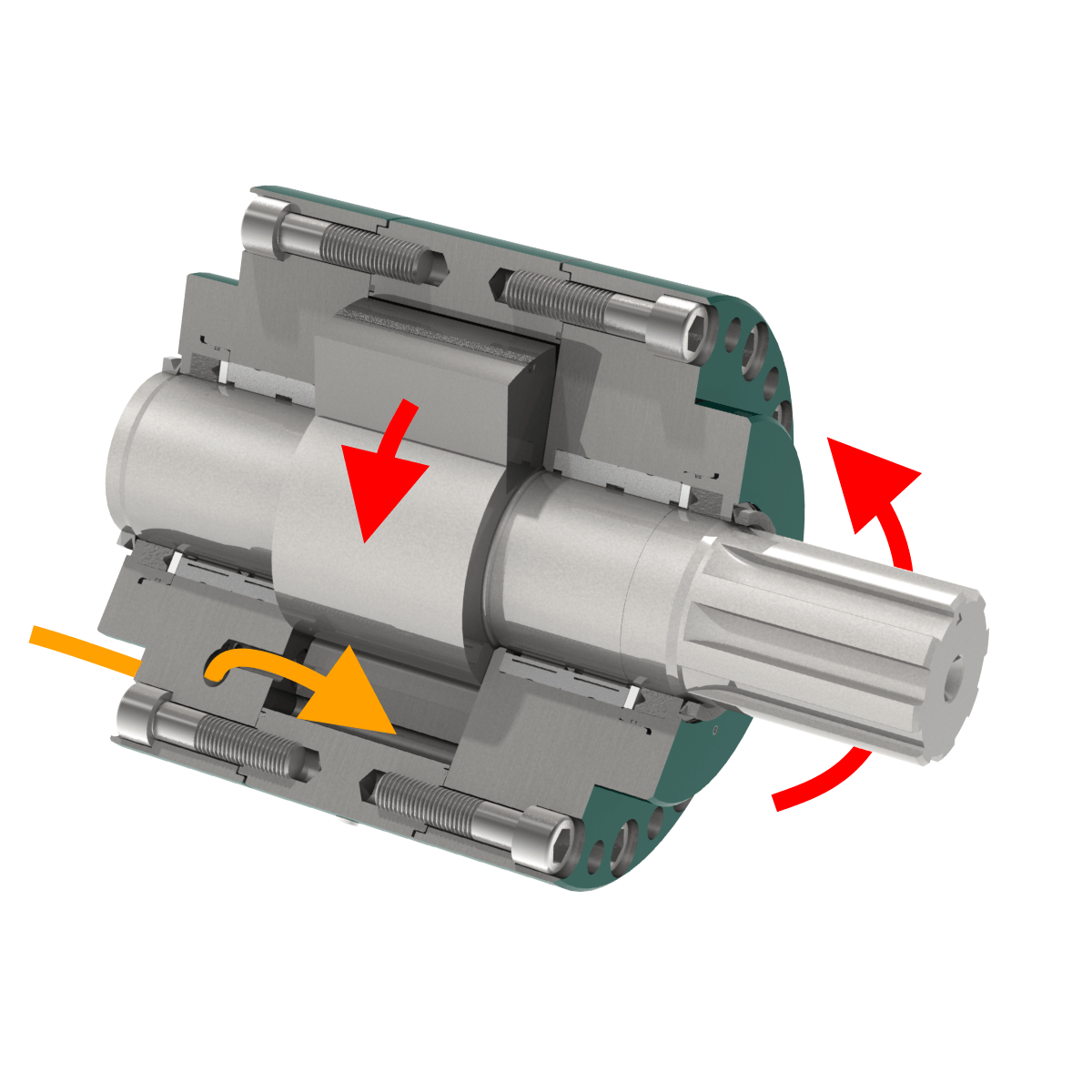

    • Wie funktioniert ein Drehkolbenzylinder?

    Zwischen einem Hohlzylinder und einer Welle wird ein Kreisringraum gebildet. Mittels eines Kolbens, der mit der Welle fest verbunden ist, und einer Trennwand, die am Gehäuse befestigt wird, ist dieser Kreisringraum in zwei Arbeitsräume unterteilt. Wird nun einer der Arbeitsräume mit Druck beaufschlagt, entsteht ein Drehmoment – der Drehzylinder führt die gewünschte Drehbewegung aus. Die so erzeugte Kraft wird unmittelbar übertragen.

    Hydraulische Schwenkantriebe von Südhydraulik

    Ein hydraulischer Schwenkantrieb steht für eine einzigartige Kombination von Kraft, Präzision und maximale Flexibilität. Mit Schwenkantrieben von SÜDHYDRAULIK, einer Marke der Homrich Maschinenbau GmbH, vertrauen Sie auf einen weltweit führenden Hersteller leistungsfähiger Schwenkantriebe. Gerne beraten wir Sie, wie Sie mit einer hydraulischen Antriebslösung von uns Ihre Aufgabenstellung effizient und zuverlässig gestalten können.

    Wo kommen hydraulische Schwenkantriebe zum Einsatz?

    Als leistungsfähige Antriebslösung finden hydraulische Schwenkantrieb in den unterschiedlichsten Industrien und Bereichen ihren Einsatz – überall dort, wo kraftvolle und präzise Schwenk- und Drehbewegungen mit einem hohen Drehmoment und Zuverlässigkeit eine Rolle spielen. Dazu gehören Anwendungen in Industriebranchen wie:


    • Maschinen- und Anlagenbau
    • Automobil- und Nutzfahrzeugindustrie
    • Chemie-/ Pharmaindustrie
    • Stahlwerke, Bergbau
    • Lebensmittel- und Süßwarenindustrie
    • On- und Offshore-Technologie und Schiffsbau


    Neben Schwenk- und Drehbewegungen realisieren Sie mit einem hydraulischen Schwenkantrieb von SÜDHYDRAULIK auch kombinierte lineare Bewegungsabläufe. Ob Öffnen oder Schließen, Kippen und Takten, Biegen oder das Schwenken von Baugruppen oder Bauteilen, ein hydraulischer Schwenkantrieb bietet Ihnen neue Möglichkeiten bei der Lösung Ihrer Antriebsaufgaben und Bewegungsabläufe.

    Wenn Sie weitere spezifische Fragen zu unseren Antrieben haben, beraten wir Sie gerne.

    Typische Anwendungsbereiche des Schwenkantriebs

    In den letzten Jahren haben sich die Einsatzbereiche für hydraulische Schwenkantriebe vor allem in zwei unterschiedliche Richtungen entwickelt, bei denen deren besondere Eigenschaften ausgenutzt werden:


    1.      High-Torque Antriebe

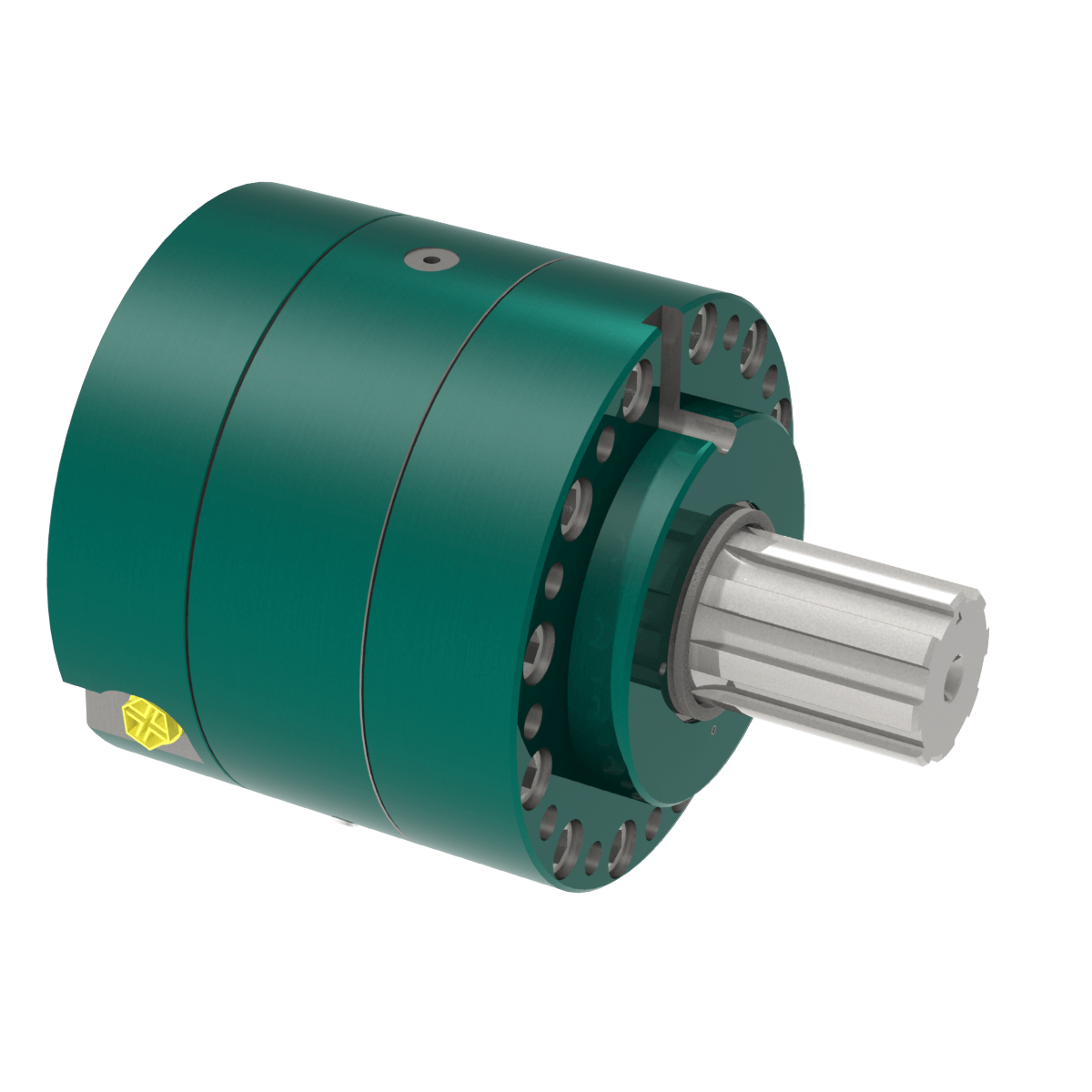

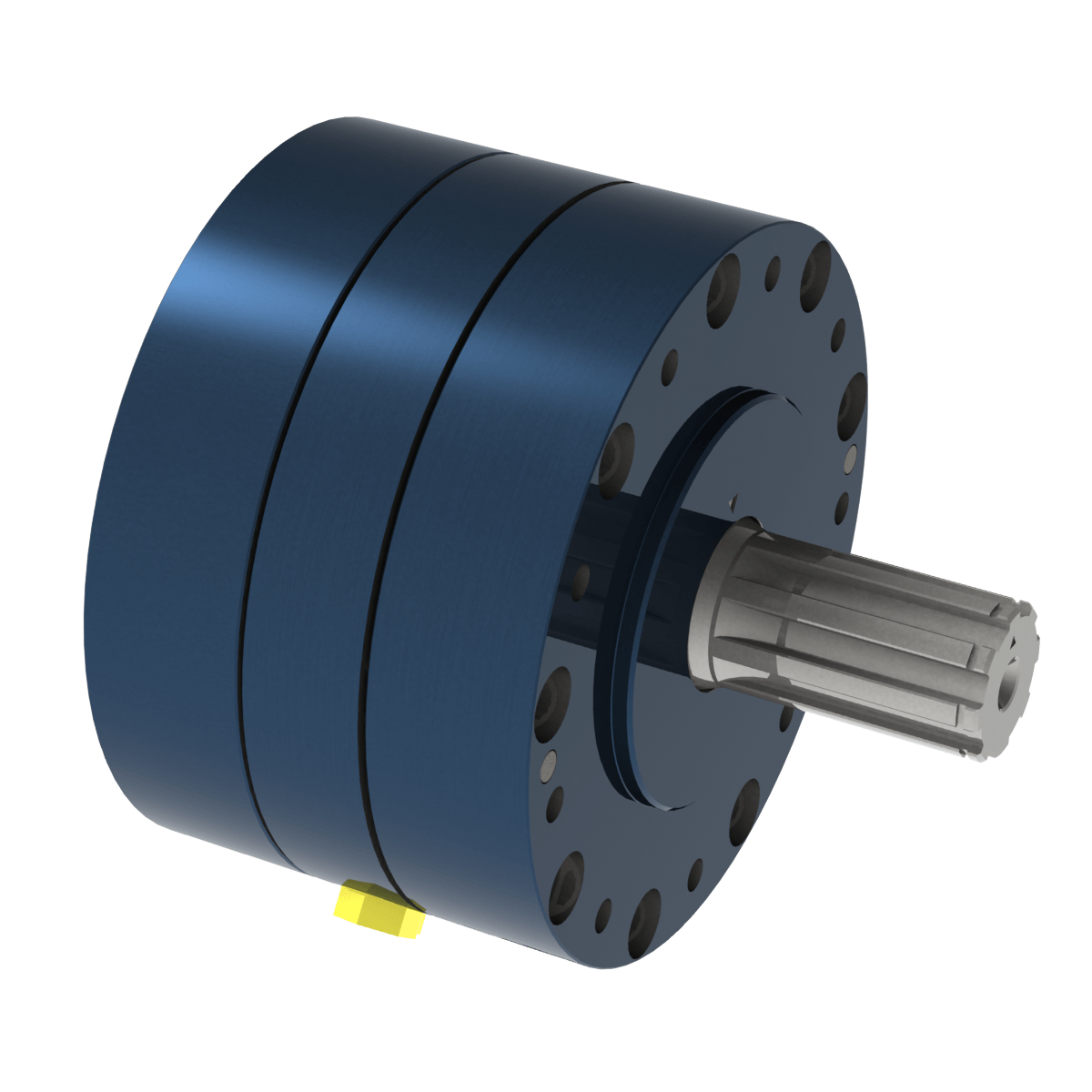

    • Hier steht das hohe Drehmoment, dass unsere Schwenkantriebe der Baureihen LDK und HDK liefern, im Vordergrund: Drehbewegungen von bis zu 270° lassen sich mit einem maximalen Wirkungsgrad und einem minimalen Platzbedarf realisieren. Dabei kommt es in der Regel besonders auf die gleichmäßige kraftvolle Bewegung an, die Schwenkgeschwindigkeit ist oft sekundär. Bei Bedarf lässt sich das Drehmoment bei reduziertem Schwenkwinkel sogar verdoppeln. Typische Anwendungsfälle sind Steuer- oder Stellantriebe im Schiffbau, das Schwenken schwerer Formen in der Kunststoffverarbeitung oder Stellantriebe bei Schwermaschinen.


    2.      High-Frequency Antriebe

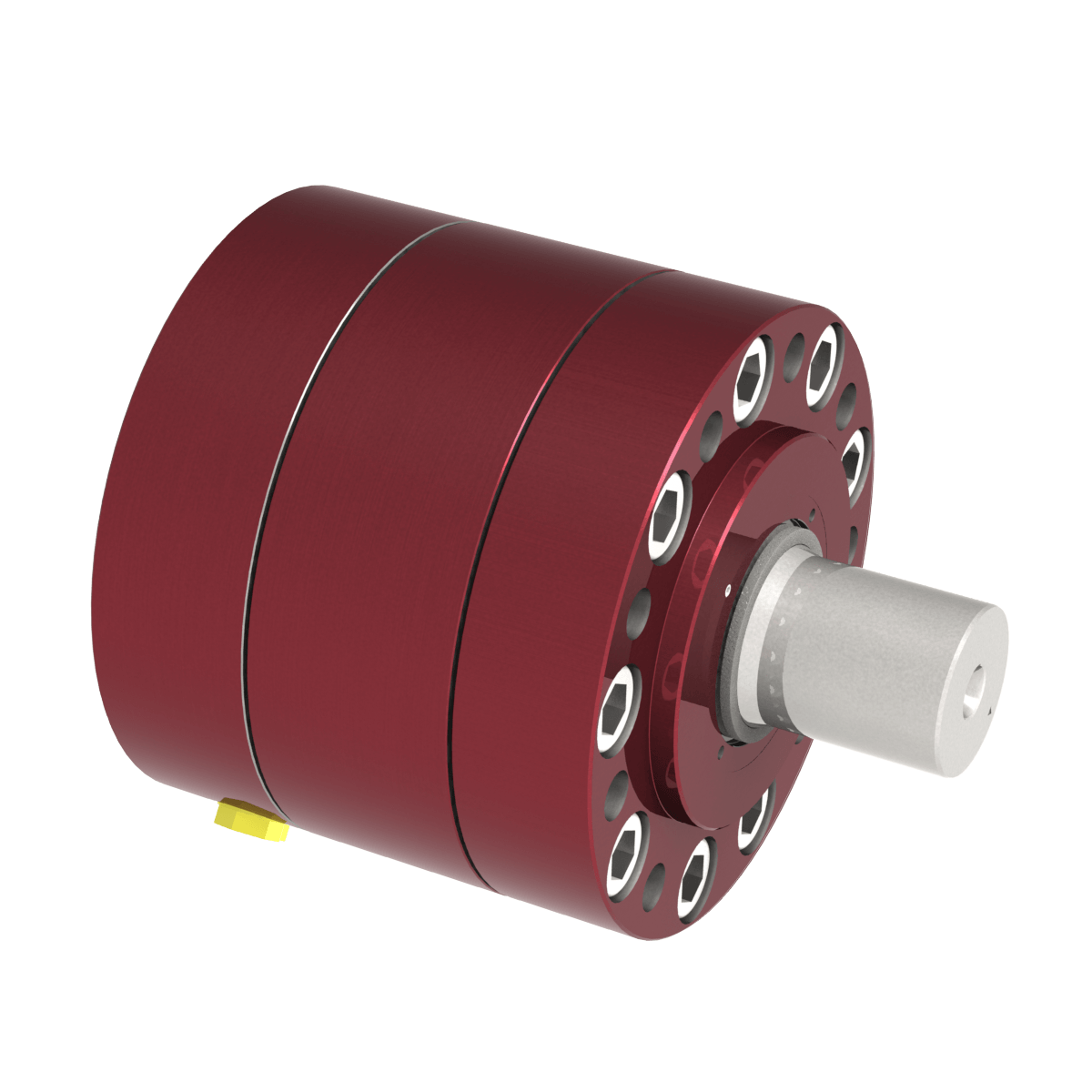

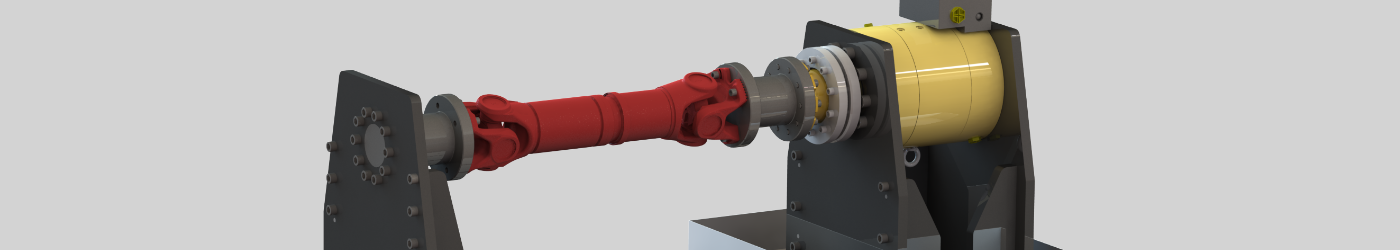

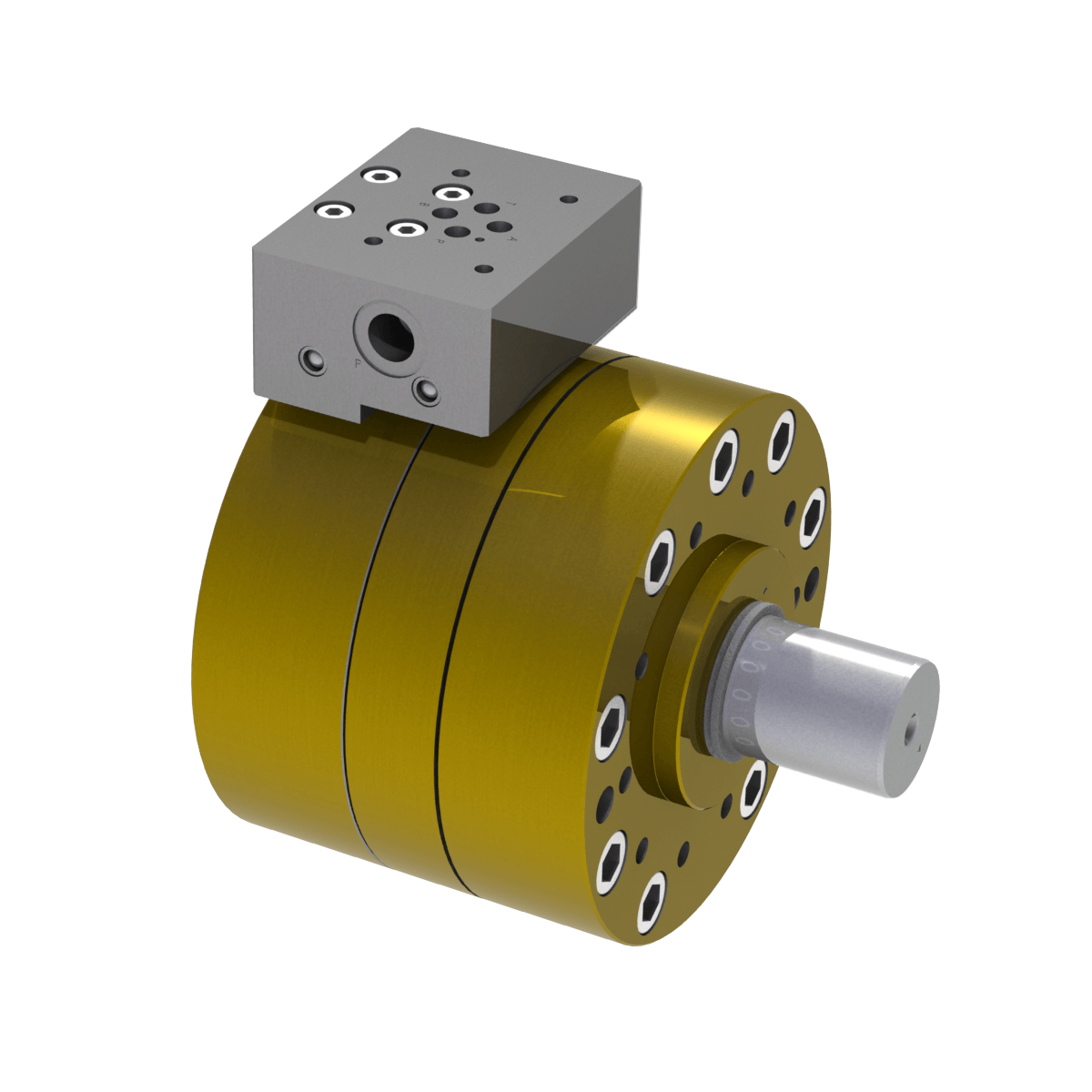

    • Bei diesen Anwendungen kommt es vor allem auf eine große Dynamik und Umschaltbewegung an. Das lässt sich mit den Antrieben unserer Baureihen SP und HSR bestens realisieren. Dabei sind je nach Ausführung und Baugröße Winkelgeschwindigkeiten von bis zu 1300 °/sec möglich und Lastwechsel von 10 Hz und mehr – Anforderungen wie sie z.B. bei Prüfständen im Fahrwerksbau gängig sind.


    Sie sind auf der Suche nach der richtigen Lösung für Ihre Antriebs-Aufgabe? Gerne unterstützen wir Sie bei der Integration unserer Antriebe. Zu allen Serien-Modellen finden Sie die technischen Datenblätter und die 3D-Modelle hier auf der Webseite zum Download. Weiterführende Fragen beantworten Ihnen gerne unsere Kollegen aus der Technik.

    Ihre Vorteile beim Einsatz unserer Schwenkantriebe:

    Mit einem Schwenkantrieb von SÜDHYDRAULIK profitieren Sie von vielen Vorteilen:

    • hoher Wirkungsgrad für eine nachhaltige und effiziente Antriebslösung
    • robuste, langlebige Bauweise mit geringem Wartungsaufwand und Verschleiß
    • großes Drehmoment bei kompakter Bauweise
    • breite Modellpalette mit vielen fein abgestuften Standard-Baugrößen
    • Standarddesign mit Varianten für eine einfache Integration in Ihre Konstruktion
    • Standard- oder Sonder-Schwenkwinkel bis zu 270°
    • Einsatz-spezifische Sonderlösungen, z. B. seewasserfeste Materialen und Beschichtungen oder lebensmittelkompatible Spezifikationen für den Betrieb mit HFC



    Jetzt Kontakt für Ihren innovativen Schwenkantrieb aufnehmen

    Sie möchten noch mehr zum Thema Schwenk- und Drehantrieb erfahren? Unser Team freut sich auf Ihre Anfrage und unterstützt Sie gerne bei Ihren Aufgabenstellungen.
