Baureihe DKZ

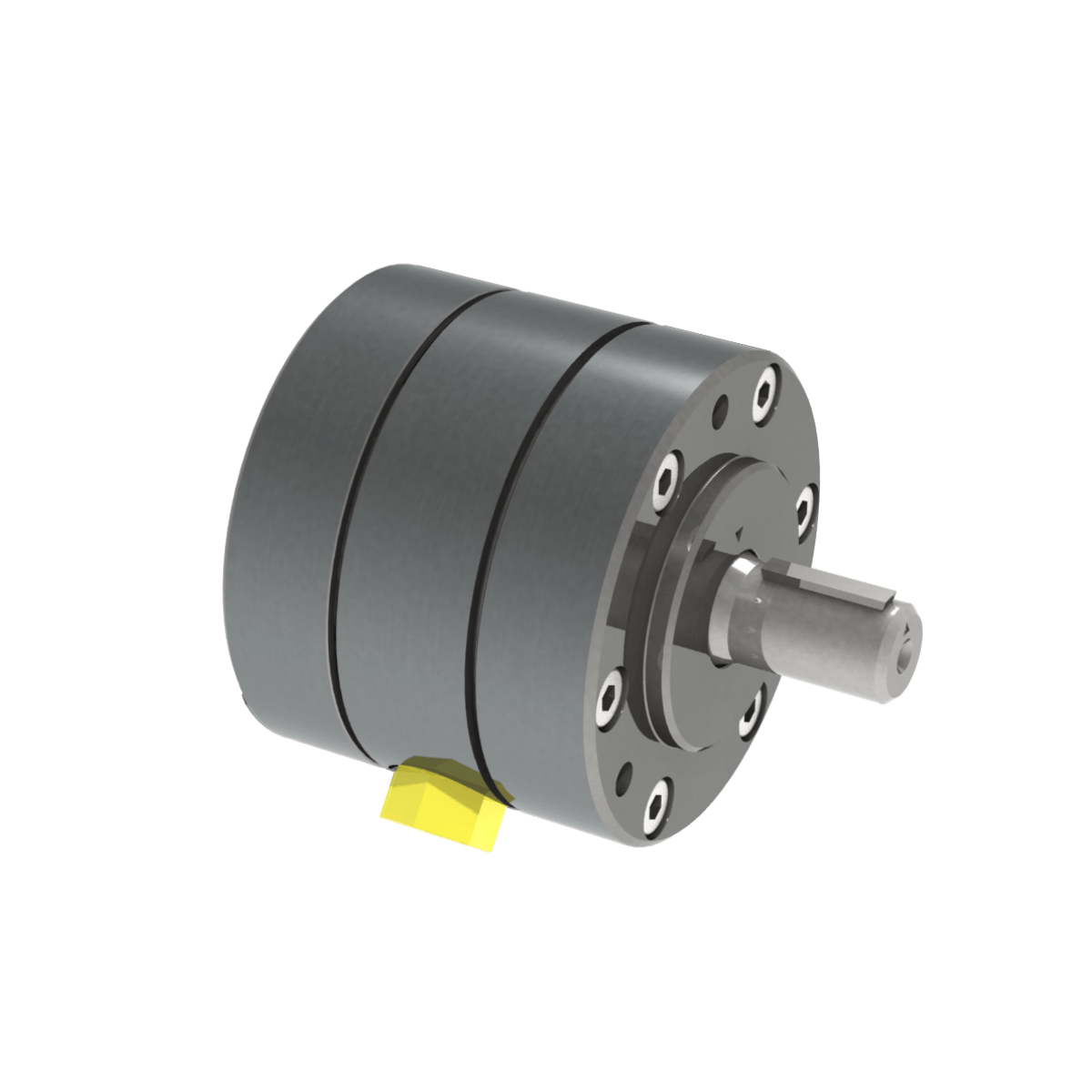

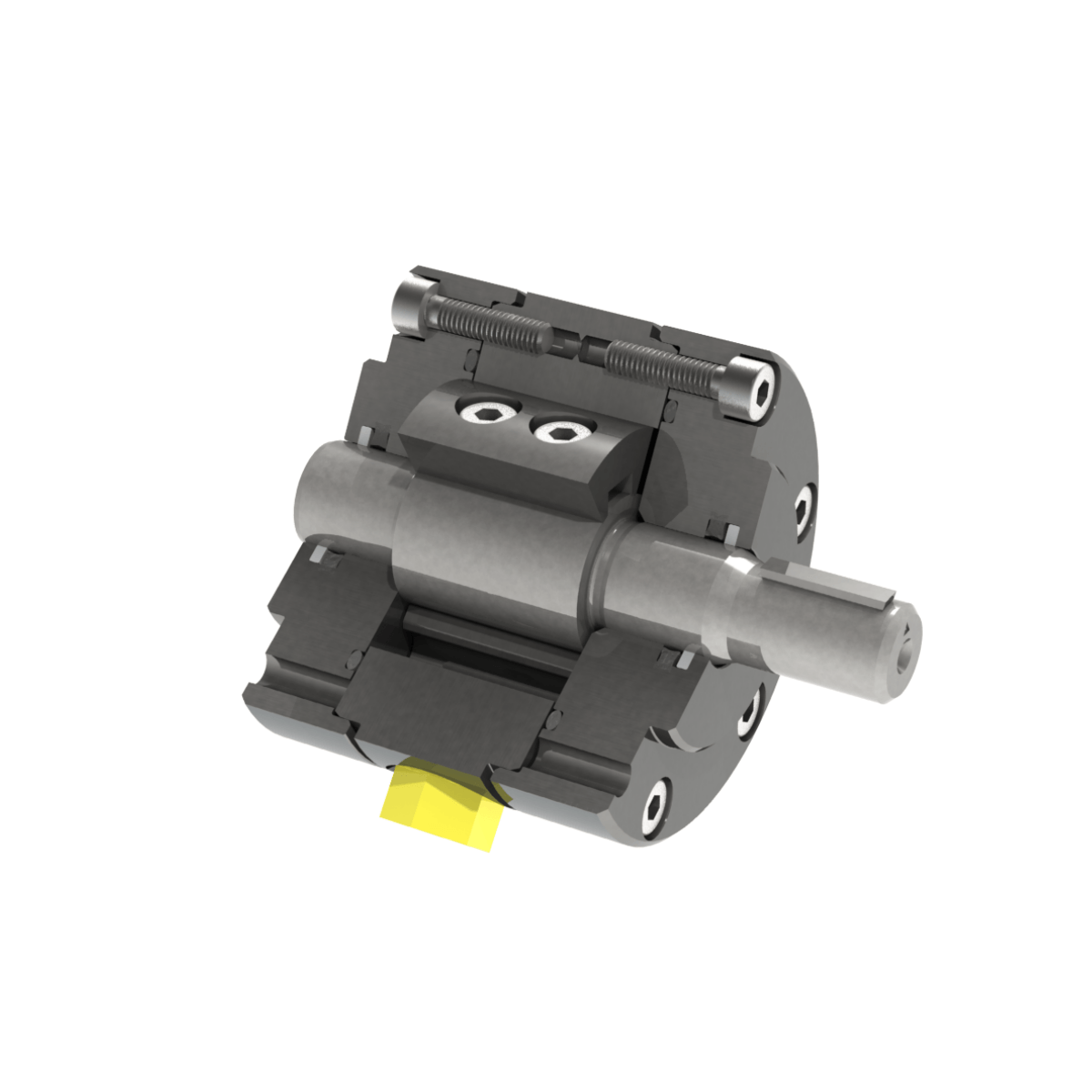

Die Baureihe DKZ - kompakt und leistungsstark

Die Baureihe DKZ wird auch Mini-Drehkolben-Arbeitszylinder genannt und ist für Anwendungen mit geringem Drehmoment zwischen 10 – 20 Nm ausgelegt. Dank  ihrer dichtungslosen Bauweise ist sie für besonders hohe Schwenkfrequenzen geeignet. Dabei sind der Schwenkwinkel auf 200° und der Betriebsdruck auf 50 bar begrenzt. Das Drehmoment wird auf der abtreibenden Welle mit Hilfe einer Scheibenfeder-verbindung nach DIN 6888 abgenommen.

In der Tabelle unten finden Sie die technischen Datenblätter zu allen Zylindern dieser Baureihe und die passenden 3D-Daten im STEP-Format zum Download.

Eigenschaften:

• schnelle Lastwechsel

• Doppeltes Wellenende möglich

• Wellenenden mit Scheibenfeder

• Hoher Korrosionsschutz möglich

• Drehwinkeleinstellung

• Hohe Flexibilität

Einsatzgebiete:
• Werkzeugwechsel
• Materialhandling
• Vorrichtungs- und Sondermaschinenbau
Modell Druck [bar] Drehmoment [Nm/bar] Drehmoment max [Nm Durchmesser Welle [mm] Schwenk-winkel max. Download Datenblatt Download STEP-Datei
DKZ 1.50 50 0,25 12 12 200° DKZ 1.50 DKZ 1.50 STEP
DKZ 2.50 50 0,5 25 12 200° DKZ 2.50 DKZ 2.50 STEP
