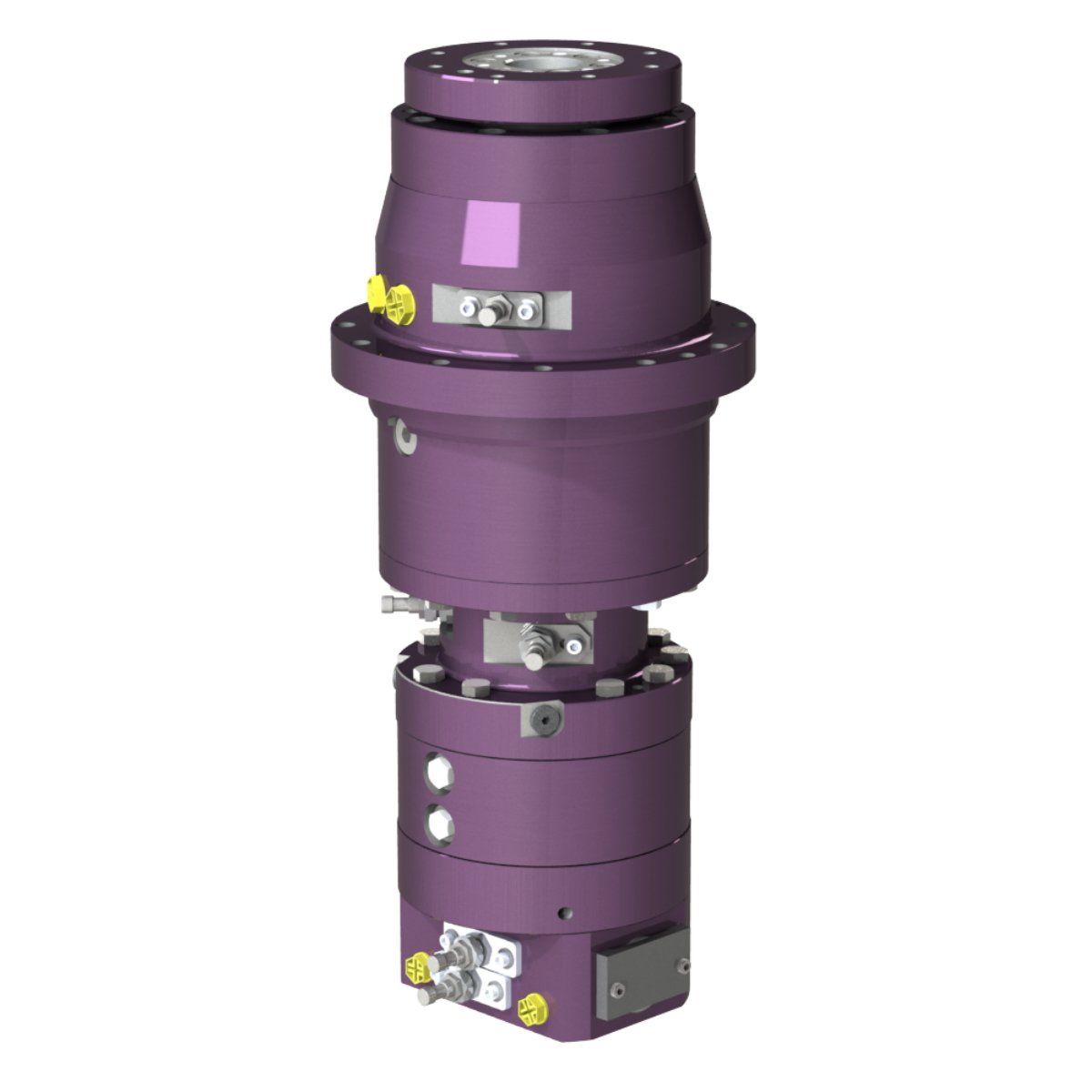

Dreh-Hub-Einheiten Baureihe DHE

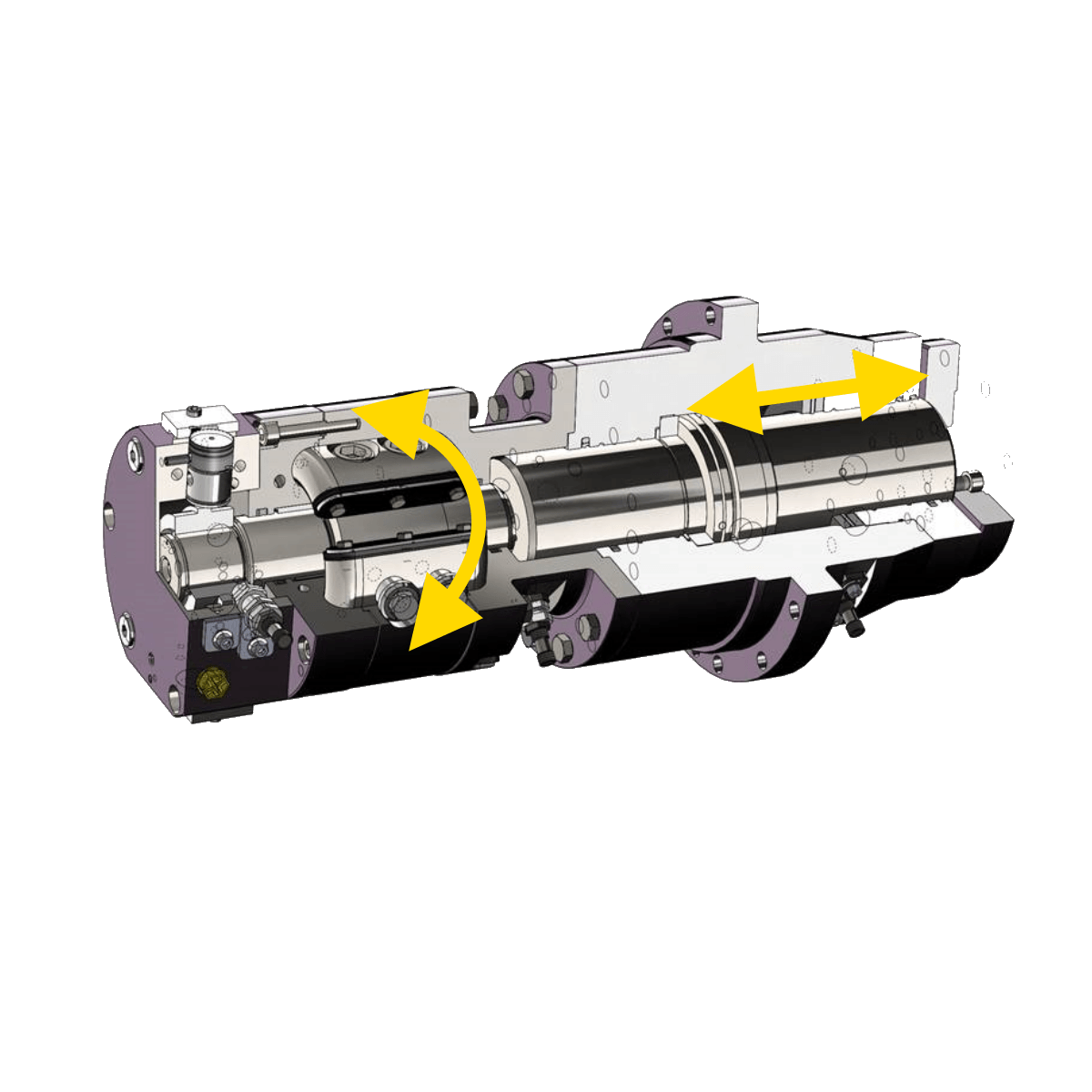

Die Baureihe DHE: Dreh-Hubsysteme als Sonderlösungen

Aus der besonderen Anforderung im Palettenwechsler an Werkzeugmaschinen entstand die Kombination bewährter hydraulischer Schwenkantriebe mit kraftvollen Linearzylindern. Dabei können die Bewegungsabläufe beliebig kombiniert und synchronisiert werden und erfüllen so auch komplexe Aufgabenstellungen präzise und sicher. So vielfältig wie die Aufgabenstellungen sind auch die konstruktiven Möglichkeiten - gerne entwickeln wir passende Lösungen für Ihre Anwendung.
Eigenschaften:
• Schnelle Lastwechsel
• Hohes Drehmoment
• Verschleißfeste Gleitflächen
• Individuelle Schwenkwinkel
• variable Hubwege
• Endlagendämpfung
• Positionsabfragen für Schwenk- und Hubweg
Einsatzgebiete:
• Palettenwechsler
• Werkzeugmaschinen
• kombinierte Dreh-Hub-Anwendungen
• Sonderkonstruktionen
Modell Druck [bar] Drehmoment max [Nm] Schwenkwinkel max Hubkraft [kN] Hubweg [mm]
DHE 101-220 80 910 180° 60 220
DHE 175-054 90 1390 180° 48 54
DHE 175-075 90 1390 180° 46 75
DHE 200-230 80 1600 180° 86 230
